FLEX-OZ-CH Skjermet Halogenfri konrollkabel
FLEX-OZ-CH 2x1,0 mm² Skjerm Ha
Artikkelnr: Lev.artikkelnr:
1003366
1003366
for lagerstatus og pris
Flex-JZ-CH er nummermerket, brukes som kraft, signal og/eller kontrollkabel når man har behov for halogenfritt, samt skjerming for støy f.eks. i maskiner, styre- skap og pulter samt ventilasjon i industrielle miljøer, hvor skjerming er en viktig faktor. Kabelen er anbefalt brukt i tørre, fuktige, våte rom, anbefales ikke nedgravd eller utendørs. Ved standard romtemperatur er kabelen, bestandig mot flere oljetyper samt andre kjemikalier.

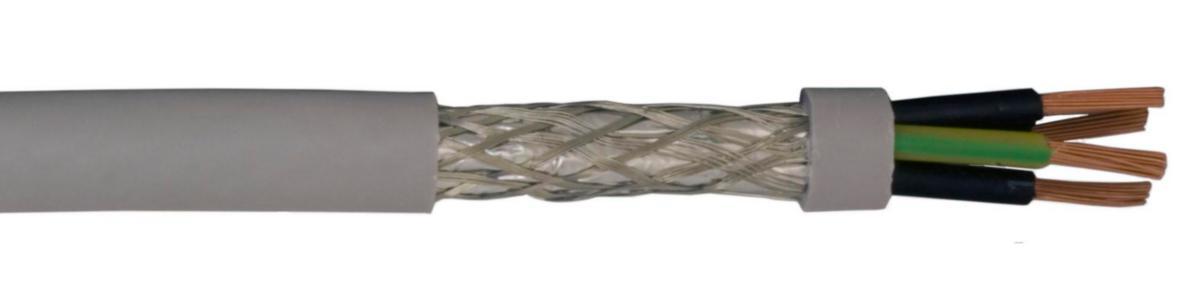

Oppbygning: Grå ytterkappe, grå innerkappe, sort lederisolasjon, hvit nummermerking, revolvert, flettet kobberskjerm.
Isolasjon indre/ytre: Halogenfritt materiale/halogenfritt materiale
Dimensjon: 0,5 mm² til 6,0 mm²
Antall ledere: 2 til 25 ledere
Jordleder: fra 3-leder
Testspenning: 3000V
Driftsspenning Uo/U: 300/500V
Temperatur område: Fritt forlagt -15 °C til 70 °C, fast forlagt -40 °C til 80 °C
Karakteristikk: Ved brann; flammehemmende og selvslukkende etter DIN VDE 0472 del 804C/B, IEC 60332-3 og MD405.3, IEC 60332-1.
Brannreaksjon: Etter VDE 0472 part 816-C. IEC 1034-1/1034-2 HD606 og BS7622 del 1 og 2.
Leder konstruksjon: VDE 0295, Klasse 5
Halogenfri: Ja
Oppbygning: Grå ytterkappe, grå innerkappe, sort lederisolasjon, hvit nummermerking, revolvert, flettet kobberskjerm.
Isolasjon indre/ytre: Halogenfritt materiale/halogenfritt materiale
Dimensjon: 0,5 mm² til 6,0 mm²
Antall ledere: 2 til 25 ledere
Jordleder: fra 3-leder
Testspenning: 3000V
Driftsspenning Uo/U: 300/500V
Temperatur område: Fritt forlagt -15 °C til 70 °C, fast forlagt -40 °C til 80 °C
Karakteristikk: Ved brann; flammehemmende og selvslukkende etter DIN VDE 0472 del 804C/B, IEC 60332-3 og MD405.3, IEC 60332-1.
Brannreaksjon: Etter VDE 0472 part 816-C. IEC 1034-1/1034-2 HD606 og BS7622 del 1 og 2.
Leder konstruksjon: VDE 0295, Klasse 5
Halogenfri: Ja
- Artikkelnr: 1003366
- Lev.artikkelnr: 1003366
- Ean artikkelnr: 7070613015473
- Materialklasse E10B8O8B
Tekniske data
- Nominelt ledertverrsnitt: 1
- Antall ledere: 2
- Farge på ytre kappe: Grå
- Ytterdiameter omtrentlig: 8.6
- Vekt: 67
- Med jordleder: Nei
- Skjerm over snodde ledere: Fletting
- Kabelskjerming: Fletting
- Konfigurasjon snodde ledere: Nei
- Lederklasse: Kl.5 = mangetrådet
- Materiale i ytre kappe: Andre
- Godkjent temperatur under forlegning/montering: -15-70 °C
- Godkjent utendørs driftstemperatur, fast montasje: -40-80 °C
- Ledermerkning: Sifre
- Merkespenning U: 500
- Lederisolasjon: Andre
- AWG størrelse: 18
- Lederform: Rund
- Ledermateriale: Kobber
- Kabel geometri: Rund
- Kabelbredde ca.: 8.6
- Kabelhøyde ca.: 8.6
- Min. bøyeradius, bevegelig installasjon med fri føring: 81.6
- Min. bøyeradius, bevegelig installasjon med tvunget føring: 81.6
- Min. bøyeradius, stasjonær installasjon fast forlagt: 40.8
- Merkespenning U0: 300
- Nominelt ledertversnitt (AWG): 18
- Spesifikasjon lederisolasjon: Andre
- Støtteelement: Uten
- Syreutviklingskarekteristikk iflg. EN13501-6: a1
- Brannkarekteristikk iflg. EN 13501-6: Cca
- Oljebestandig iflg. IEC 60811-404: Nei
- Dryppkarekteristikk iflg. EN13501-6: d2
- Kuldebestandig iflg. EN 60811-504+505+506: Ja
- Røykutviklingsklasse iflg. EN13501-6: s1a
- Torsjonsbeskyttelse: Nei
- Skjerm: Ja
- Flammehemmende i henhold til IEC 60332-3-21 (Kategori A F/R): Ja
- Halogenfri iflg. EN 60754-1/2: Ja
- Flammehemmet: Etter IEC/EN 60332-1-2
- Røyksvak iflg. EN61034-2: Nei
