Prysmian
TSLF Draka 24kV
TSLF 24KV 1X 95 AFR/25
Artikkelnr: Lev.artikkelnr:
1065979
20102179
for lagerstatus og pris

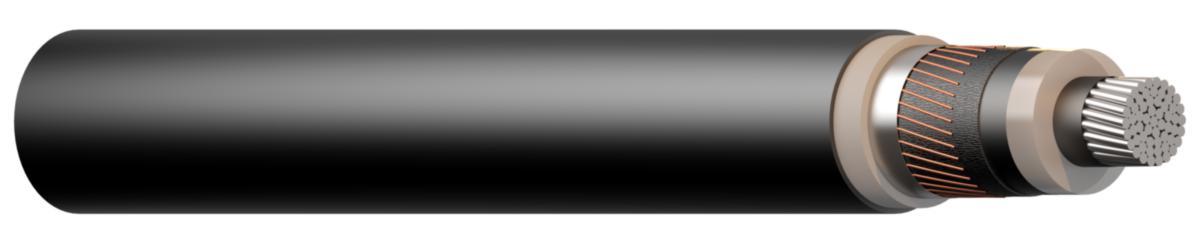

Leder: flertrådet, rundkomprimert aluminiumleder med svellepulver. Lederskjerm: ekstrudert halvledende materiale. Isolasjon: PEX (tverrbundet Polyetylen). Isolasjonsskjerm: ekstrudert fastvulket halvledende materiale. Båndering: halvledende svellebånd. Konsentrisk leder: kobbertrådskjerm, kontakt mellom cu og al. Aluminiumsbånd: langsgående aluminiumsbånd. Kappe: Polyetylen (PE) laminert til aluminiumsbåndet + ekstrudert ytre sjikt av halvledende polyetylen. Farge: sort. Merking: Utvendig merket med typebetegnelse, dimensjon, metermerking og produksjonsår. Leveringsfoerm: trommel. Datablad: se www.draka.no.
- Artikkelnr: 1065979
- Lev.artikkelnr: 20102179
- Ean artikkelnr: 7330384707299
- Materialklasse E10AYY8B
- Dette er et alternativ til artikkelnummer 1067114
Tekniske data
- Forpakningsstørrelser: 1 M/1000 M
- Kabeltype: TSLF
- Dimensjon ledere x areal: 1x95/25 mm²
- Ytterdiameter omtrentlig: 31.5 mm
- Farge på ytre kappe: Svart
- Vekt: 985
- Med jordleder: Nei
- Lederklasse: Kl.2 = flertrådet
- Ledermateriale: Aluminium
- Antall hjelpesystemkjerner: 0
- Merkespenning U: 20 kV
- Merkespenning U0: 12 kV
- Maks tillatt ledertemperatur: 90 °C
- Tilleggsledning: Nei
- Skjerm: Ja
- Blymantel: Nei
- Brannkarekteristikk iflg. EN 13501-6: Uten
- Dryppkarekteristikk iflg. EN13501-6: Uten
- Røykutviklingsklasse iflg. EN13501-6: Uten
- Syreutviklingskarekteristikk iflg. EN13501-6: Uten
- Fiberoptiske elementer: Nei
- Halogenfri (i henhold til IEC 60754-2): Ja
- Indre ledende lag: Ja
- Konsentrisk leder: Kobber
- Laminert ytre kappe: Ja
- Ledende belegg: Ja
- Lederform: Rund
- Leder overflate: Blank
- Langsgående vannblokkerskjerm: Nei
- Langsgående vanntette ledere: Ja
- Materiale i ytre kappe: Andre
- Nominell tverrsnitt konsentrisk leder: 25 mm²
- Røykfattig i henhold til IEC 61034-2: Nei
- Godkjent utendørs driftstemperatur, fast montasje: -40-50 °C
- Godkjent temperatur under forlegning/montering: -20-50 °C
- Lederisolasjon: Andre
- Ytre ledende lag: Ja
- Spesifikasjon lederisolasjon: XLPE
- Spesifikasjon kappemateriale: PE (Polyetylen)
- Sertifisert for skipsinstallasjon: Nei
- Sertifisert som flyplasskabel: Nei
- Kabel geometri: Rund
- Ledermotstand ved 20 °C: 0.32 Ohm/km
- Egnet som installasjonskabel: Nei
- Armering: Uten
- Lederdiameter: 11.4 mm
- Kretsintegritet i henhold til BS 6387 CWZ: Nei
- Kretsintegritet i henhold til BS 8434-2: Nei
- Kretsintegritet i henhold til BS 8491: Nei
- Tverrgående vanntetthet: Ja
- Forlegging i jord: Ja
- Med gnagebeskyttelse: Nei
- Beskyttelsesbarriere: Andre
- Kretsintegritet i henhold til EN 50200 vedlegg E: Nei
- Kretsintegritet i henhold til EN 50200: Uten
- Kretsintegritet i henhold til IEC 60331-1: Uten
- Kretsintegritet i henhold til IEC 60331-2: Uten
- Kretsintegritet i henhold til IEC 60331-3: Uten
- Flammehemmende i henhold til IEC 60332-1-2: Nei
- Flammehemmende i henhold til IEC 60332-3-21 (Kategori A F/R): Nei
- Flammehemmende i henhold til IEC 60332-3-22 (Kategori A): Nei
- Flammehemmende i henhold til IEC 60332-3-23 (Kategori B): Nei
- Flammehemmende i henhold til IEC 60332-3-24 (Kategori C): Nei
- Flammehemmende i henhold til IEC 60332-3-25 (Kategori D): Nei
- Halogenfri i henhold til EN IEC 60754-1: Ja
- Halogenfri i henhold til EN IEC 60754-3: Nei
- Egnet som høyspenningskabel: Nei
- Egnet som mellomspentkabel: Ja
- Oljebestandig iflg. IEC 60811-404: Nei
- Antall ledere: 1
- Nominelt ledertverrsnitt: 95 mm²
