Relé Schneider RXG

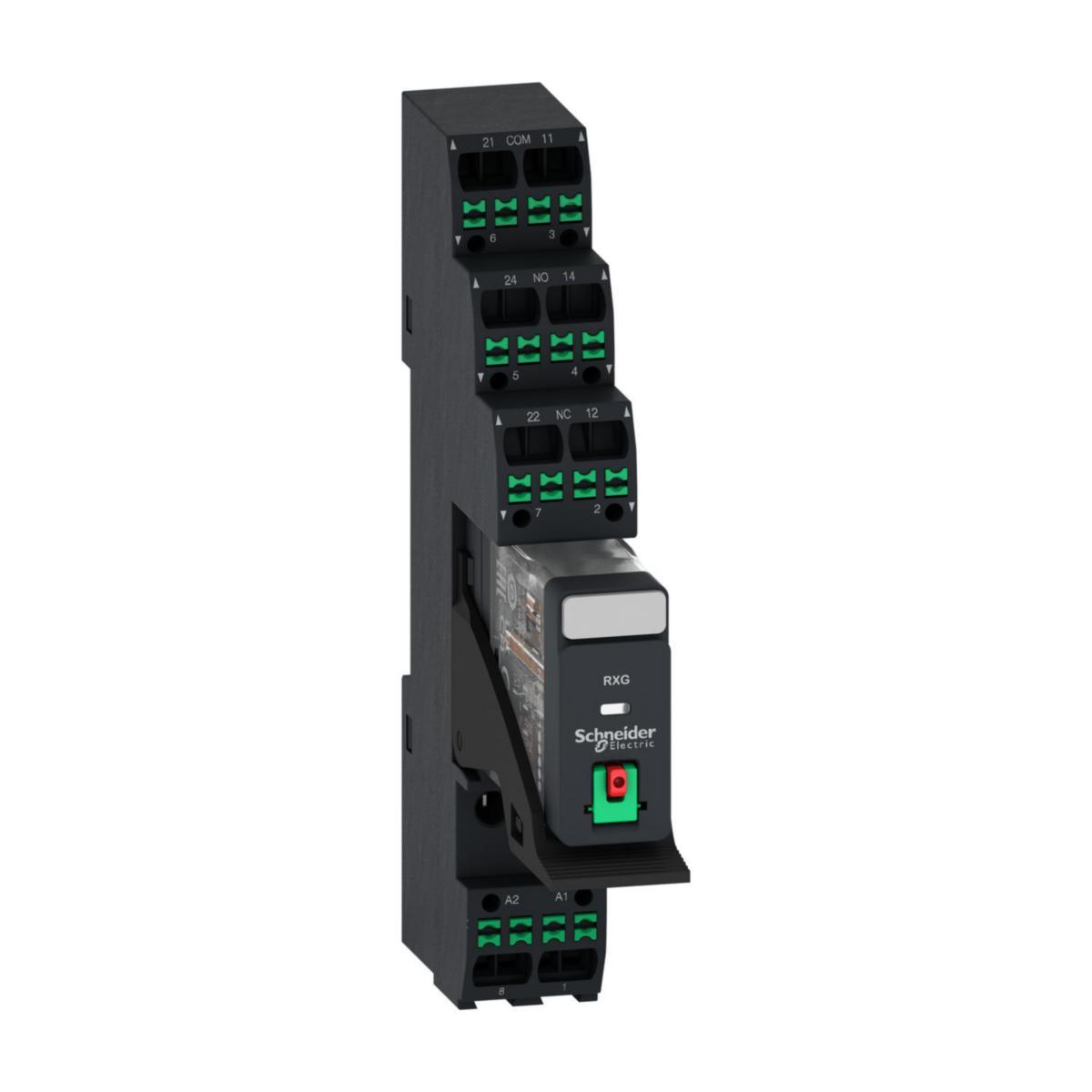

RXG21B7PVP er et komplett pluggrelé montert i en relésokkel med push-in fjærklemmer. Push-in fjærklemmenes design gir enkel og rask montering uten bruk av verktøy, samt optimal beskyttelse mot vibrasjoner. Pluggreleet har 2 C/O AgSn-kontakter på 5 A samt innebygd testknapp. Testknappen kan påvirkes momentant ved å trykke på den røde knappen og tvangskoples ved å vippe den grønne delen opp. Like over testknappen er det en mekanisk indikator hvor et oransje merke viser om reléet er trukket. Utover det er det en påbygget merkeplate hvor oppmerking av reléet kan foretas. Reléet har en levetid på 100.000 koplinger (avhengig av belastningsgrad og type). Strømforsyningen til RXG21BDPVP er 24 VDC og egetforbruket på releet er 0,53W. Minste innkoplingsstrøm på kontaktsettet er 10mA. Harmony RXG er en serie plugg-inn reléer som med en bredde på 16 mm og kraftige kontakter er kompatible med øvrige merker i bransjen. Reléene fås med enten 1 C/O på 10A eller 2 C/O kontakter på 5A og kan velges med eller uten testknapp og innebygd lysdiode. Det er mulighet for isetting av en beskyttelsesmodul (diode, varistor eller RC-led) direkte i relésokkelen hvis det er behov for dette. Soklene RGZE1SxxM og RGZExxP har separate terminaler for strømforsyning og kontaktsett som gjør det enkelt og oversiktlig å feilsøke på reléene. Oppmerking av sokkelen kan foretas med RSZL300 oppmerkingsplater som trykkes lett ned på selve sokkelen. For tilkobling av mer enn én sokkel til samme forsyning kan RSZS02‑bøylen settes inn ved A2‑terminalen, og dette er også mulig på tvers av de øvrige soklene med push‑in‑terminaler. RXG serien har UL og CSA godkjennelse for bruk i USA og Canada. Sokkelen er merket med både NEMA‑ og IEC‑betegnelser. Serien har DNV/GL sertifikat for bruk i marine applikasjoner.
