Relé Schneider RXM

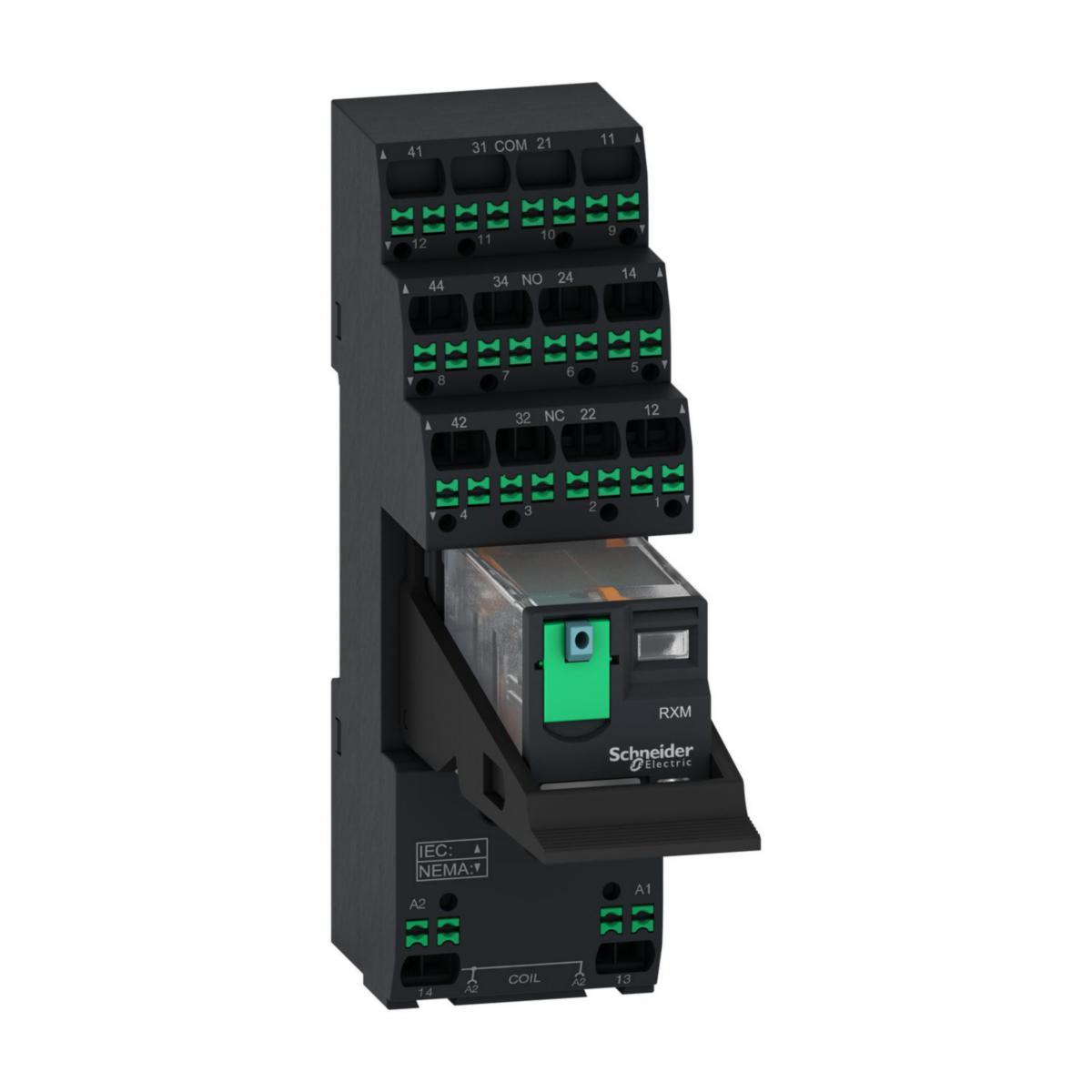

RXM2AB2BDPVP er et komplett pluggrelé montert i en relésokkel med push-in fjærklemmer. Push-in fjærklemmenes design gir enkel og rask montering uten bruk av verktøy, samt optimal beskyttelse mot vibrasjoner. Pluggreleet har 2 C/O AgNi kontakter på 12A samt innebygd testknapp og LED. Testknappen kan påvirkes momentant ved å trykke på den blå knappen og tvangskoples ved å vippe den grønne delen opp. Samtidig vil en grønn lysdiode indikere på fronten at det er strømforsyning til reléet. Utover det er det en påbygget merkeplate hvor oppmerking av reléet kan foretas. Reléet har en levetid på 100.000 koplinger (avhengig av belastningsgrad og type). Strømforsyningen til RXM2AB2B7PVP er 24 VAC og egetforbruket på releet er 1,2VA. Minste innkoplingsstrøm på kontaktsettet er 10mA. Harmony RXM er en serie plugg-inn reléer, velegnede for både enkle og komplekse automasjonssystemer. Reléene fås med enten 2 C/O kontakter med 12A, 3 C/O kontakter med 10A eller 4 C/O kontakter med 6A og kan velges med eller uten testknapp og innebygget lysdiode. Det er også mulighet for å velge 4 C/O med gullbelagte kontaktsett for kopling av lave strømspenninger. Relésoklene fås enten med skruterminaler eller med push‑in fjærklemmer for rask og sikker kabling. Det er også mulig å velge forskjellige terminal‑layouts på relésoklene med skruterminaler. Oppmerking av sokkelen kan foretas med RSZL300 oppmerkingsplater som trykkes lett ned på selve sokkelen. For tilkobling av mer enn én sokkel til samme forsyning kan RSZS02‑bøylen settes inn ved A2‑terminalen, og dette er også mulig på tvers av de øvrige soklene med push‑in‑terminaler. RXM serien har UL og CSA godkjennelse for bruk i USA og Canada. Sokkelen er merket med både NEMA‑ og IEC‑betegnelser. Serien har Lloyd's register sertifikat for bruk i marine applikasjoner.
