DC hurtiglader Schneider effektskap

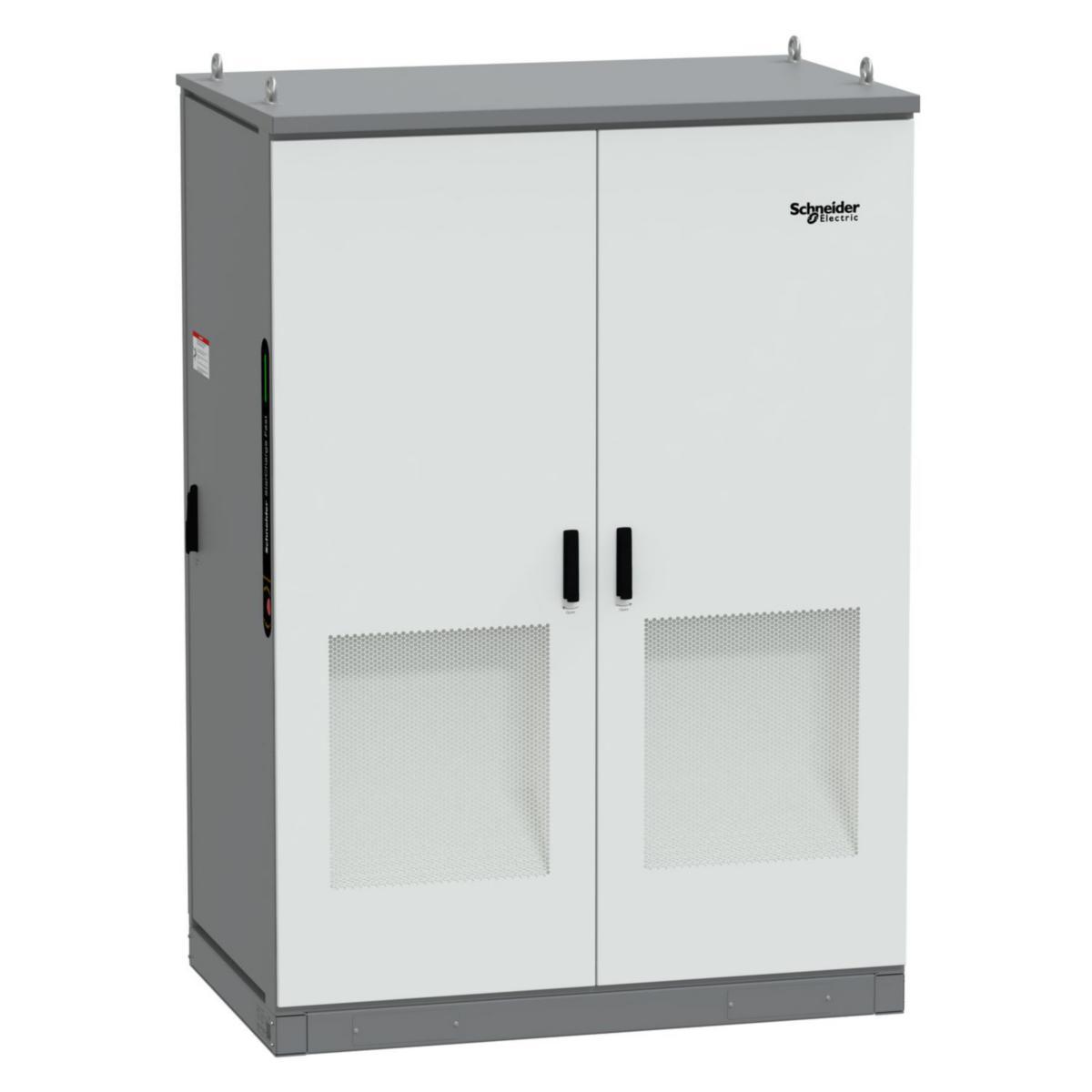

Dette Schneider StarCharge Fast 720-produktet er et gulvstående strømskap for alle elektriske kjøretøy som er i samsvar med standardene IEC61851-1 ed.3 og IEC61851-23. IP-beskyttelsesgraden er IP55. IK-beskyttelsesgraden er IK10 og IK08 for berøringsskjerm. Driftstemperaturen er mellom -30°C og 50°C ved å starte fra 50°C. Dette strømskapet kan håndtere opptil 12 dispensere. Den nominelle utgangseffekten er 360 kW, og kan oppgraderes til 480 kW. Strømskapet leveres i trefase (L1+L2+L3+N+PE). Den nominelle ladestrømmen er 570A, skalerbar opp til 633A under en spenning fra 380VAC til 415VAC +/- 10 % med en frekvens på 50 eller 60 Hz. Det kan brukes med et TN-S / TN-C-S eller TT jordingssystem. Den er også IT-kompatibel med en ekstra isolasjonstransformator på strømforsyningen. Strømskapet er en tung løsning som krever løfteutstyr for å installeres. Det kan settes i drift via en bærbar datamaskin som er koblet til den innebygde webserveren. Det anbefales for kjøretøydepoter, offentlig bruk og trafikk. Den passer godt til tungt depot-program med støtte av VDV 261-protokoll for eBus-applikasjon samt BCB-vekkingsfunksjon som tillater eTruck å starte ladningen på nytt. Strømskapet inneholder en strømmodul med 97 % virkningsgrad og MID- eller PTB-sertifiserte DC-målere. En flerfarget LED indikerer statusen til strømskapet. En stoppknapp gjør det mulig å stoppe en lading raskt hvis det er nødvendig. Strømskapet kan styres fra det eksterne styringssystemet for ladestasjoner. Strømskapet har en RJ45 Ethernet-port for LAN-tilkobling. Det inkluderer også Wi-fi- og 4G-modemtilkobling. Ladestasjonen (strømskap + dispenser) kan administreres i frittstående eller i klyngearkitektur med backend-applikasjon for energistyring og/eller brukerautentisering og fakturering. Parametrene stilles inn via en webserver som er innebygd i ladestasjonen (strømskap + dispenser). OCPP 1.6-kommunikasjonsprotokollen brukes til å koble til overvåkingsenheten. Modbus-protokollen støttes også. De tilgjengelige tjenestene inkluderer autentisering og autorisasjon av ladning, ladningsdetaljer, diagnosefunksjoner, laststyring og ekstern programvareoppdatering.
