Målermodul ABB

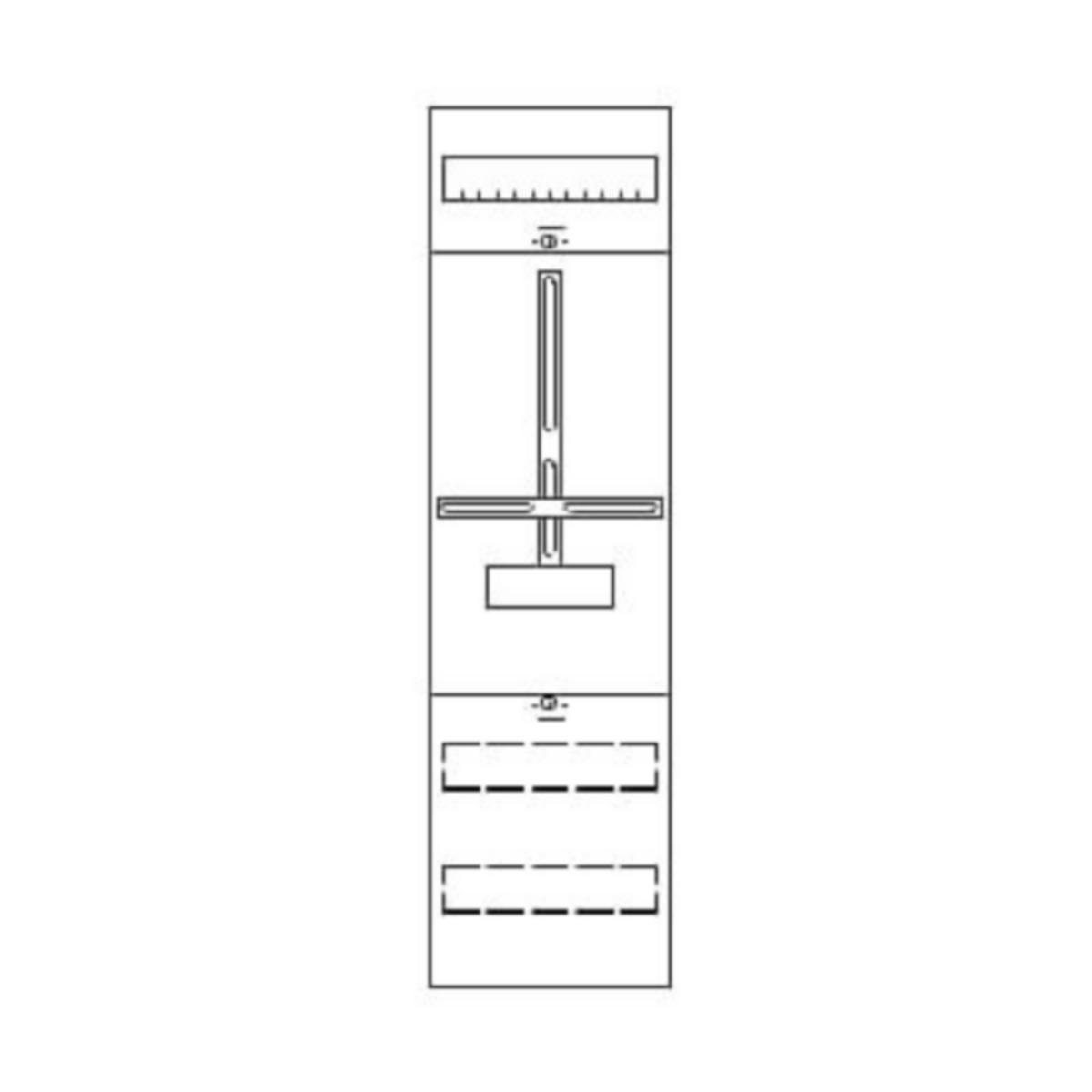

Målermodulen 1ZF21, er en modul som leveres ferdig montert fra fabrikken på 2 stk. EDF-profiler og har alle de nødvendige delene som trengs for å gjøre den komplett, samt at den passer til alle skapene i TwinLine serien. Målermodulen har et 3-punkt feste for 1 stk. måler, og har en enkel DIN-skinneavdekning øverst (ZS112, H=150mm x B=250mm), og en blindavdekning under(ZG104, H=300mm x B=250mm), beregnet for festing av en måleromkobler. Høyden på modulen er 900mm, og bredden er 250mm og har en dybde på 160mm, 72 moduler. Målermodulen 1ZF21, kan ikke monteres over andre målermoduler, og kan kun monteres ved siden av hverandre i serie. Målermodulen er i plast og fargen er RAL 7035 lys grå. Avdekningene under og over og festes fast med en skrue med 90° trykk- og vri-funksjon i montasjesettet TZ616 og kan plomberes. Minimum skapdybde for montering av målermodulen er 225mm. Modulen er godkjent for 400V AC og en merkestrøm på 355A, og er lagd i henhold til standardene DIN EN 61439-1/2/3, VDE 0660 600-1/2/3, DIN 43880
