Kontrollrelé spenning Schneider

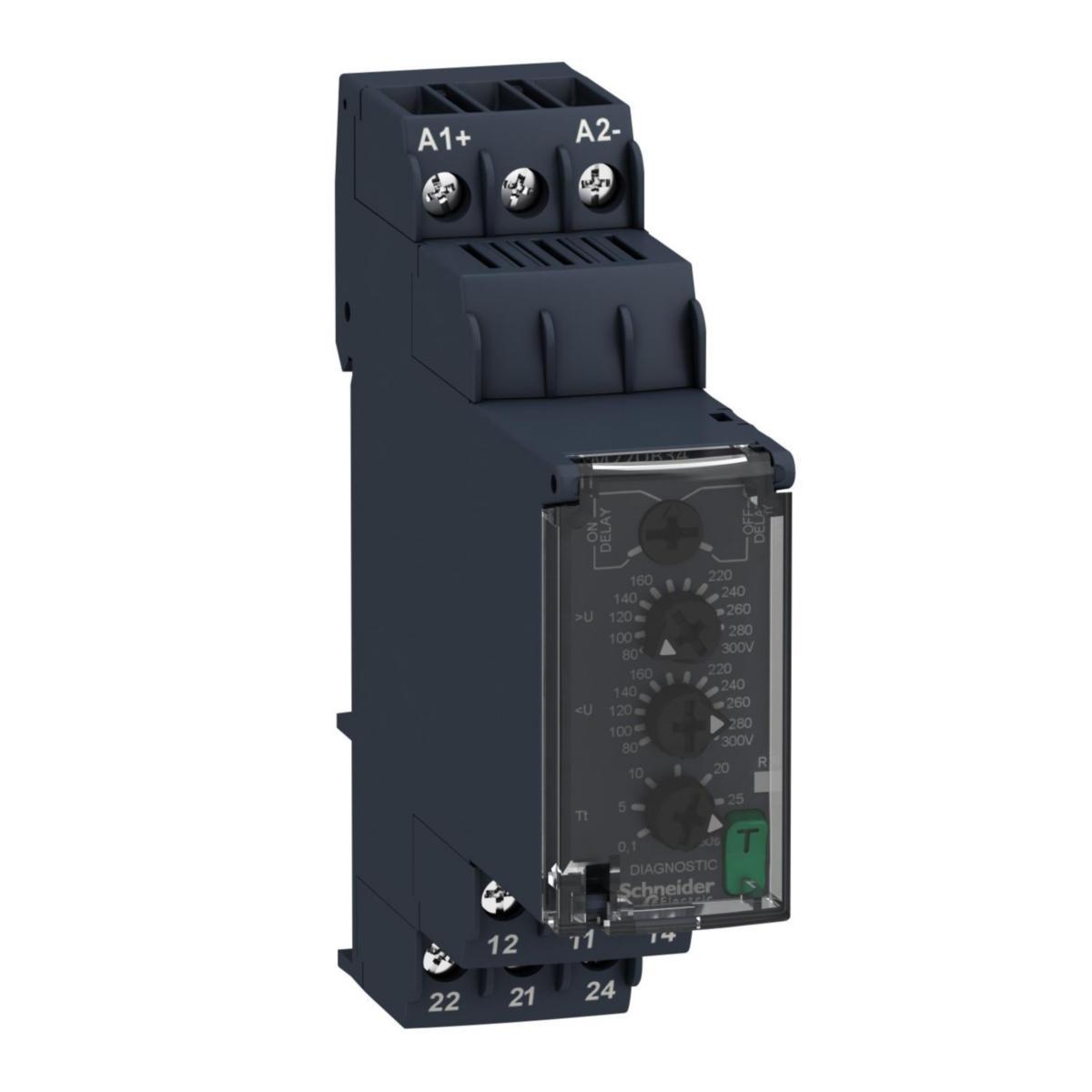

Zelio RM22 kontrollreléer introduserer 2 store forbedringer på markedet. - De bakgrunnsbelyste LED skruene til innjusteringen gjør det enkelt å se innstillingen på steder med sparsom belysning. - Den innebygde testknappen letter test og feilsøking fordi utgangen kan testes med et trykk på knappen. RM22UA33MR er et kontrollrelé til måling av over- / underspenning. Målingen foregår gjennom klemmene M og E1/E2/E3 som gir følgende 3 måleområder: M og E1 = 15-150V AC/DC M og E2 = 30-300V AC/DC M og E3 = 50-500V AC/DC Kontrollreléet forsynes med alt fra 24 -240V AC/DC spenning som gjør den anvendelig til de fleste applikasjoner. Reléet har 4 bakgrunnsbelyste justeringsskruer for innstilling av ønsket funksjon. På den øverste justeringsskruen velges funksjonen som ønskes (overspenning, underspenning eller over-/underspenning samtidig). I tillegg kan det velges om reléet skal huske den siste målte verdi i tilfelle et spenningsavbrudd (memory). Deretter stilles ønsket grenseverdi inn mellom 10 og 100% av måleområdet. På den tredje justeringsskruen kan hysteresen justeres mellom 5 og 50%. Nederst justeres tidsforsinkelsen på reléutgangen mellom 0,1 sekunder og 30 sekunder. Lysdioden på fronten indikerer status på reléutgangen. Testknappen aktiverer utgangen når det er spenning på kontrollreléet.
