Nødstoppboks Schneider trykk/vri,push-in

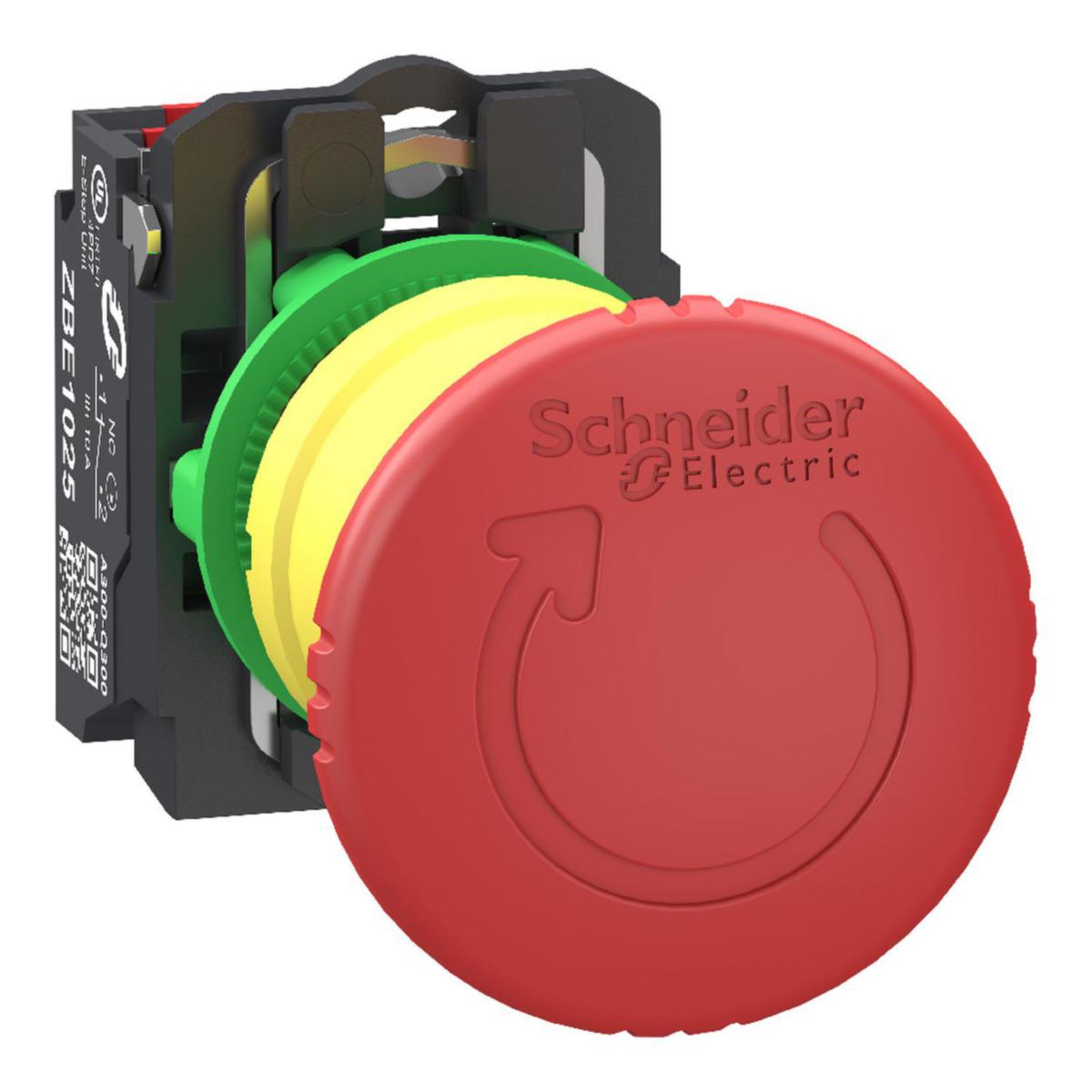

XB5AS84425 er et komplett nødstopp i plast med Ø40 mm sopp i rød farge.
Nødstoppen aktiveres ved å trykke og tilbakestille ved å dreie sopphodet med klokken.
Hodet har en mekanisk fjær som utløses ved aktivering,noe som gir en sikker brytning av kontaktsettet (utløsermekanisme).
Det følger med en kropp montert med 1xNC kontaktelement med push-in fjærklemmer sammen med nødstopphodet.
Push-in fjærklemmene gir enkel og rask montering uten bruk av verktøy og optimal beskyttelse mot vibrasjoner.
Modulene er ekstra kompakte og har kun en dybde på 34,2 mm når de er montert på en kropp.

Harmony XB5/ZB5 trykknapper er designet for montering i fronten av en maskin,tavlefront eller i en trykknappboks.
Trykknappene monteres enkelt i et 22 mm hull fordi hodet holdes på plass av en pakning på baksiden når de satt inn i hullet.
Mutteren på baksiden fastgjøres enkelt med montasjeverktøyet (ZB5AZ905) hvoretter kroppen (ZB5AZ009) klikkes på hodet.
Bak på kroppen monteres kontaktelementene,og eventuelt lysmoduler,og det kan totalt monteres opptil 9 moduler bak på en trykknapp (avhengig av modell).

Serien i plast er meget robust og kan brukes i en lang rekke industrier,inkludert næringsmiddelindustrien hvor den er motstandsdyktig overfor rengjøringsmidler.
Kapslingsklassene er IP66,IP67,IP69 (ISO) og IP69K (DIN) og utover det kan trykknappene brukes i temperaturområder fra -40 til +70 grader celsius.

Det er mulig å kjøpe ekstra ZBE kontaktelementer dersom det ønskes ekstra kontaktfunksjoner.
For merking i henhold til EN13850 skal det brukes et gult skilt i kombinasjon med den røde soppen.
Et ZBY9xxx-skilt i Ø60 mm kan brukes til dette. Tilgjengelig med eller uten tekst og symboler.

Nødstopp i XB4- og XB5-serien samsvarer med EN/IEC 60204-1,60364-5-53,EN/ISO 13850 og maskindirektivet 2006/42/EC.
Det er kun mulig at oppnå en kategori 1,PL.c sikkerhetsløsning ved anvendelse av 1xNC kontakt.
Dersom høyere sikkerhetsnivå eller flere kontaktfunksjoner ønskes må flere kontaktelementer kjøpes.
