Lystrykknapp Schneider

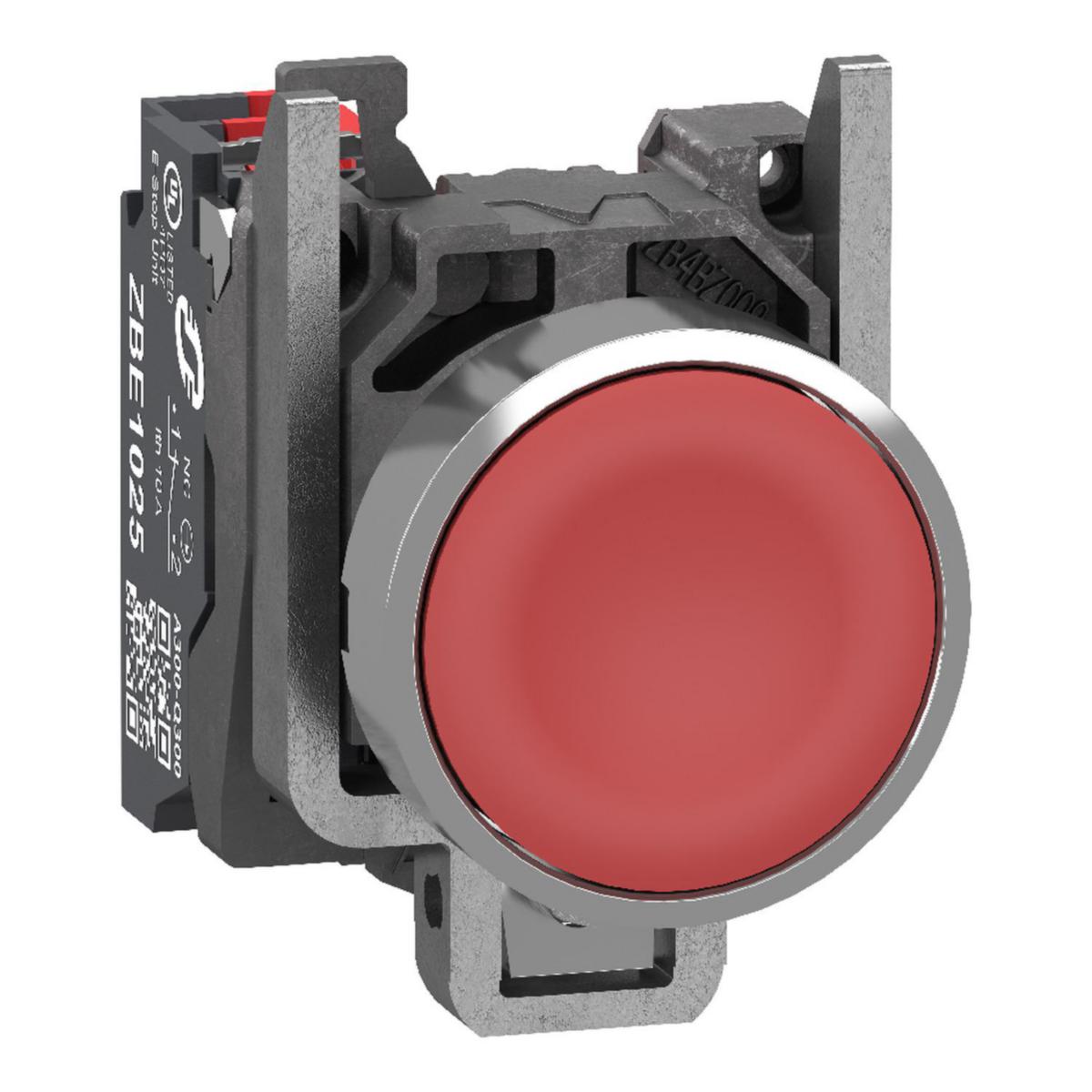

XB4BA425 er en komplett trykknapp i metall med fjærretur og en plan trykkflate i rød farge.
Det følger med en kropp montert med 1xNC kontaktelement med push-in fjærklemmer sammen med trykknapphodet.
Push-in fjærklemmene gir enkel og rask montering uten bruk av verktøy og optimal beskyttelse mot vibrasjoner.
Modulene er ekstra kompakte og har kun en dybde på 34,2 mm når de er montert på en kropp.

Harmony XB4/ZB4 er trykknapper i metall beregnet for montering i tavledører og metallskap.
Trykknappene monteres enkelt i et 22 mm hull fordi hodet holdes på plass av en pakning på baksiden når de satt inn i hullet.
Med et enkelt klikk på baksiden monteres kroppen som er sikret med en enkel skrue.
Skruen fungerer samtidig som jording for trykknappen.
Bak på bryterkroppen monteres kontaktelementene og eventuelle lysmoduler og det kan totalt monteres opptil 9 moduler bak på en trykknapp (avhengig av modell).

Serien i metall er meget robust og kan benyttes i en lang rekke industrier.
Kapslingsklassen er IP66,IP67,IP69 (ISO) og IP69K (DIN) og utover det kan trykknappene benyttes i temperaturområder fra -40 til 70 grader Celsius.

Det er mulig å kjøpe ekstra ZBE kontaktelementer dersom det ønskes ekstra kontaktfunksjoner.
For merking brukes ZBYxxxx-skiltholdene med blanke skilt for individuell merking.
Det er også mulig å påføre merking direkte på forsiden av trykknappen ved hjelp av Harmony designverktøyet.

OSB: XB4/ZB4 serien er ikke designet for bruk i XAL trykknappboks eller plastkapslinger.
