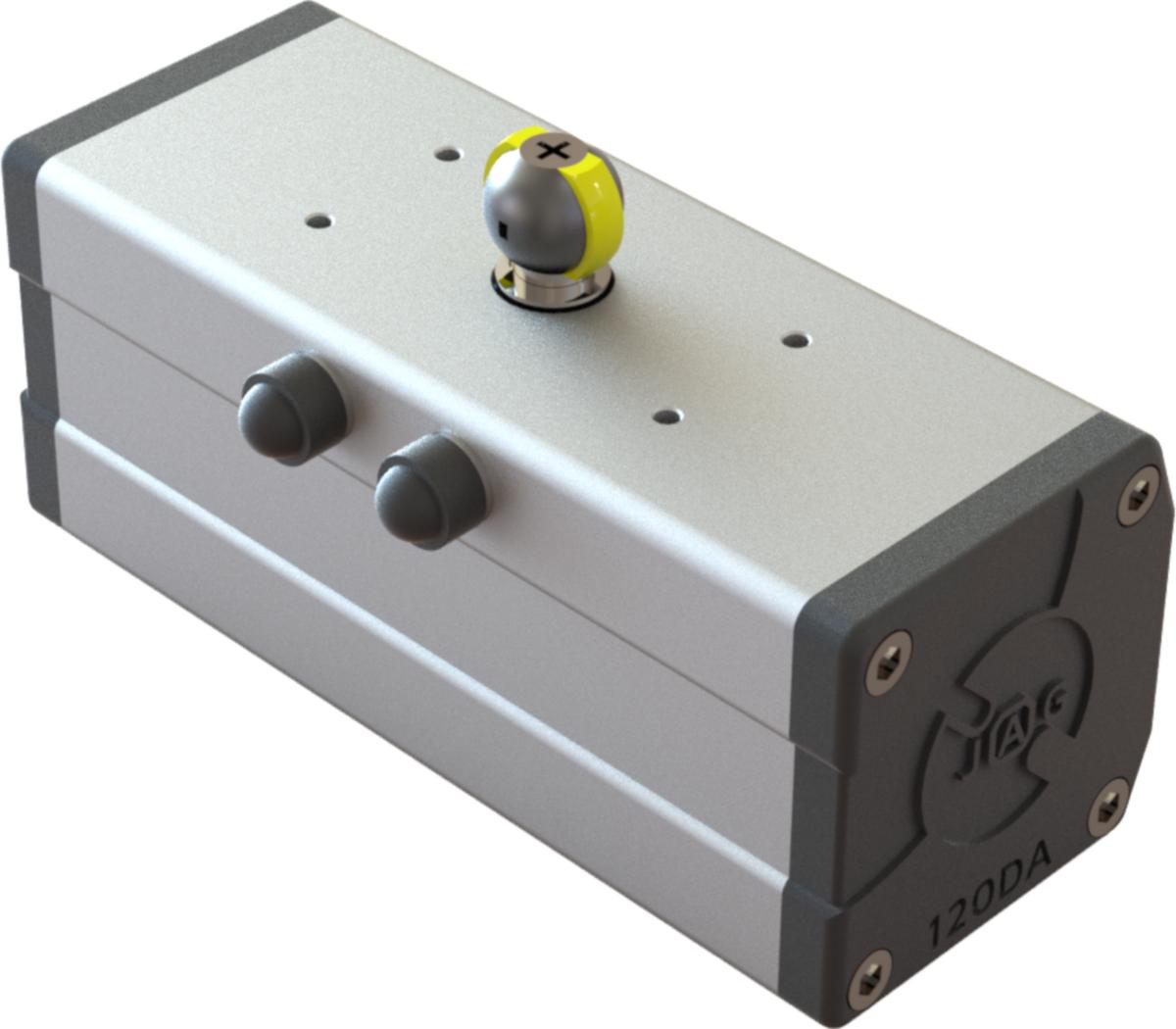

Aktuator pneumatisk dobbeltvirkende, JAG scotch-yoke system
AKTUATOR PNEUMATISK JAG120DA- 814 DOBBELVIRKENDE F05-F07
Artikkelnr: Lev.artikkelnr:
1464763
JAG120DA-814-VS-VIP1
for lagerstatus og pris
JAG Pneumatisk aktuator dobbelvirkende, ISO F05-F07, dobbel firkant 14mm, Nm136/6bar.
Aktuatoren jobber med scotch yoke prinsippet. Dette innebærer at det er lengre arm som gir et høyere dreiemoment i begynnelsen og i slutten av stempelslaget, i forhold til en tradisjonell aktuator med tannstagstyring med samme stempeldiameter. Dreiemomentets kurve (Nm) korresponderer perfekt til den variable kurven til kule- og dreiespjeldsventiler. Dette innebærer at man kan benytte en mindre aktuator som medfører lavere pris, mindre luftbruk og en redusert størrelse og vekt.
Aktuatoren jobber med scotch yoke prinsippet. Dette innebærer at det er lengre arm som gir et høyere dreiemoment i begynnelsen og i slutten av stempelslaget, i forhold til en tradisjonell aktuator med tannstagstyring med samme stempeldiameter. Dreiemomentets kurve (Nm) korresponderer perfekt til den variable kurven til kule- og dreiespjeldsventiler. Dette innebærer at man kan benytte en mindre aktuator som medfører lavere pris, mindre luftbruk og en redusert størrelse og vekt.
- Artikkelnr: 1464763
- Lev.artikkelnr: JAG120DA-814-VS-VIP1
- Ean artikkelnr: 4260452791666
- Materialklasse P56713AB
Tekniske data
- Type: JAG120DA
- ISO Topp: F05/07
- Firkantstørrelse: 14 mm
- Nm 6 bar: 136
- Vekt: 2.50 kg
