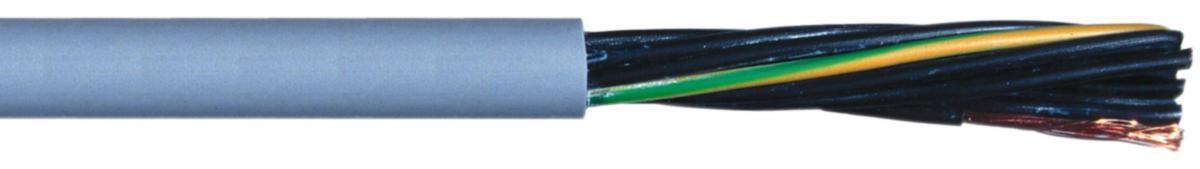

Flex JZ-H Uskjermet Halogenfri kontrollkabel
FLEX-JZ-H 5G0,75 mm² Uskjerm H
Artikkelnr: Lev.artikkelnr:
1003310
1003310
for lagerstatus og pris
Flex-H er nummermerket og brukes som kraft, signal og/eller kontrollkabel når man har behov for halogenfritt, f.eks. i maskiner, styre- skap og pulter samt ventilasjon i industrielle miljøer. Kabelen er anbefalt brukt i tørre, fuktige, våte rom, anbefales ikke utendørs eller nedgravd.
Ved romtemperatur er kabelen, bestandig mot flere oljetyper samt andre kjemikalier.
Oppbygning: Grå ytterkappe, sort lederisolasjon, hvit nummermerking revolvert.
Isolasjon indre/ytre: Halogenfritt materiale/halogenfritt materiale
Dimensjon: 0,5 mm² til 35 mm²
Antall ledere: 2 til 41 ledere
Jordleder: fra 3-leder
Testspenning: 3000V
Driftsspenning Uo/U: 300/500V
Temperatur område: Fritt forlagt -25 °C til 70 °C, fast forlagt -40 °C til 80 °C
Karakteristikk: Ved brann; flammehemmende og selvslukkende etter DIN VDE 0472 del 804C/B, IEC 332-3 og MD405.3, IEC 332-1.
Brannreaksjon: Etter VDE 0472 part 816-C. IEC 1034-1/1034-2 HD606 og BS7622 del 1 og 2.
Leder konstruksjon: VDE 0295, Klasse 5
Halogenfri: Ja
Ved romtemperatur er kabelen, bestandig mot flere oljetyper samt andre kjemikalier.
Oppbygning: Grå ytterkappe, sort lederisolasjon, hvit nummermerking revolvert.
Isolasjon indre/ytre: Halogenfritt materiale/halogenfritt materiale
Dimensjon: 0,5 mm² til 35 mm²
Antall ledere: 2 til 41 ledere
Jordleder: fra 3-leder
Testspenning: 3000V
Driftsspenning Uo/U: 300/500V
Temperatur område: Fritt forlagt -25 °C til 70 °C, fast forlagt -40 °C til 80 °C
Karakteristikk: Ved brann; flammehemmende og selvslukkende etter DIN VDE 0472 del 804C/B, IEC 332-3 og MD405.3, IEC 332-1.
Brannreaksjon: Etter VDE 0472 part 816-C. IEC 1034-1/1034-2 HD606 og BS7622 del 1 og 2.
Leder konstruksjon: VDE 0295, Klasse 5
Halogenfri: Ja
- Artikkelnr: 1003310
- Lev.artikkelnr: 1003310
- Ean artikkelnr: 7070613014933
- Materialklasse E10B8M8B
Tekniske data
- Nominelt ledertverrsnitt: 0.75
- Antall ledere: 5
- Farge på ytre kappe: Grå
- Ytterdiameter omtrentlig: 7.8
- Vekt: 83
- Med jordleder: Ja
- Skjerm over snodde ledere: Uten
- Kabelskjerming: Uten
- Konfigurasjon snodde ledere: Nei
- Lederklasse: Kl.5 = mangetrådet
- Materiale i ytre kappe: Andre
- Godkjent temperatur under forlegning/montering: -15-70 °C
- Godkjent utendørs driftstemperatur, fast montasje: -40-80 °C
- Ledermerkning: Sifre
- Merkespenning U: 500
- Lederisolasjon: Andre
- AWG størrelse: 16
- Lederform: Rund
- Ledermateriale: Kobber
- Kabel geometri: Rund
- Kabelbredde ca.: 7.8
- Kabelhøyde ca.: 7.8
- Min. bøyeradius, bevegelig installasjon med fri føring: 77
- Min. bøyeradius, bevegelig installasjon med tvunget føring: 77
- Min. bøyeradius, stasjonær installasjon fast forlagt: 38.5
- Merkespenning U0: 300
- Nominelt ledertversnitt (AWG): 19
- Spesifikasjon lederisolasjon: Andre
- Støtteelement: Uten
- Syreutviklingskarekteristikk iflg. EN13501-6: a1
- Brannkarekteristikk iflg. EN 13501-6: Dca
- Oljebestandig iflg. IEC 60811-404: Nei
- Dryppkarekteristikk iflg. EN13501-6: d2
- Kuldebestandig iflg. EN 60811-504+505+506: Ja
- Røykutviklingsklasse iflg. EN13501-6: s2
- Torsjonsbeskyttelse: Nei
- Skjerm: Ja
- Halogenfri iflg. EN 60754-1/2: Ja
- Flammehemmet: Etter IEC/EN 60332-1-2
- Røyksvak iflg. EN61034-2: Nei
