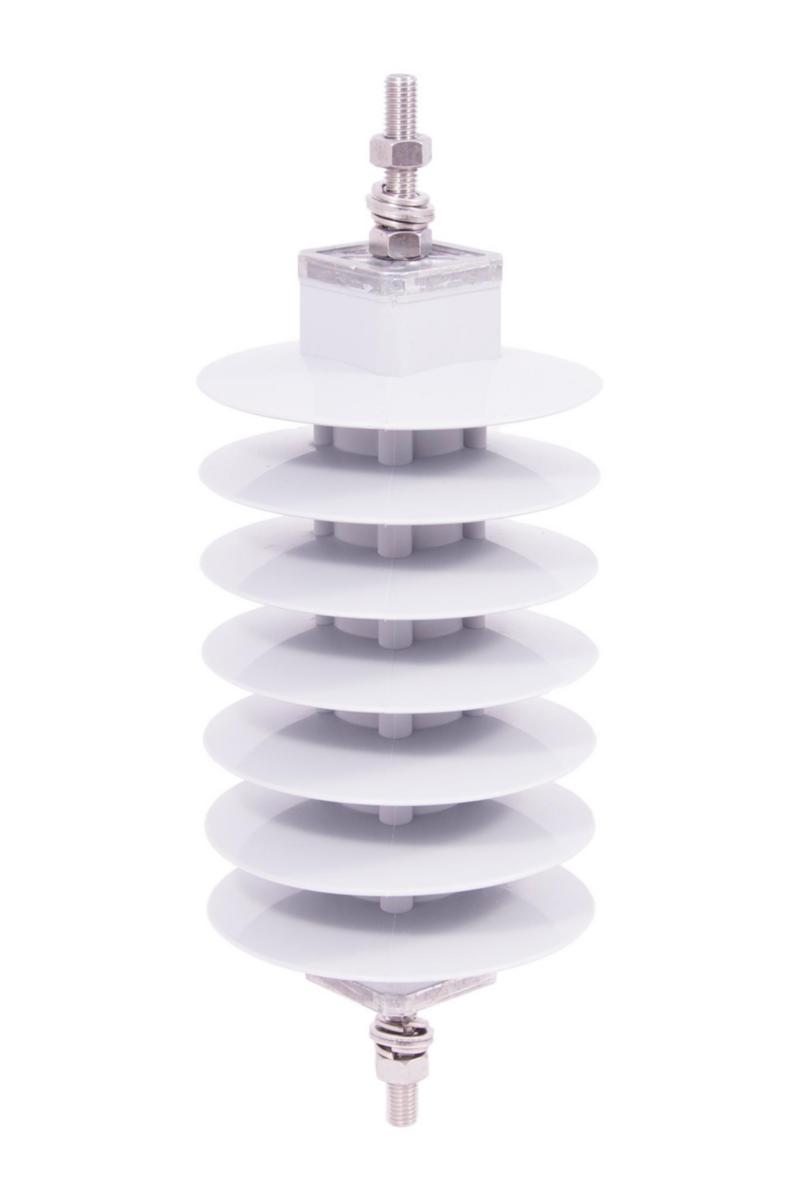

Høyspent metalloksid (ZnO) overspenningsavleder for beskyttelse mot direkte lynnedslag som kan benyttes både utendørs og innendørs. Avlederen består av høykvalitets varistorblokker som gir lav restspening og høy energiabsorpsjon. Den har en stiv konstruksjon og gode mekaniske egenskaper. Overspenningsavlederen er produsert av materialer som har optimale egenskaper mot UV-stråling, aldring og ytre påvirkning. Varistorene er direkte omsluttet av høykvalitets LSR-silikon. Leveres med sertifikat fra akkreditert laboratorium. Testet i henhold til IEC 60099-4:2014 (Ed.3.0) og IEC 60099-5. Avlederens tilkoblinger er utført i syrefast stål (A4). Det medfølger 2 stk. M12x80 mm m/skiver og mutre (A4). Kontinuerlig driftsspenning (Uc): 12 kV. Nominell driftsspenning (Ur): 15 kV. Energiklasse - nominell utladningsstrøm, In (8/20 μs): 10 kA. Impulsstrøm (4/10 μs): 100 kA. Kortslutningsstrøm (Is): 20 kA. Termisk ladningsoverføring (Qth): 1,1 C (Coulomb). Repeterende ladningsoverføring (Qrs): 0,4 C (Coulomb). Energikapasitet ved 4/10 μs bølge: 9,6 kJ/KvUc (hypotetisk). Energikapasitet ved koblingsimpuls (2000 μs): 5,6 kJ/KvUc (hypotetisk). Restspenning Upl: 36,93 kV @ 10 kA (lynimpuls 8/20 μs). Restspenning Upl: 40,42 kV @ 20 kA (lynimpuls 8/20 μs). Armatur-krypestrømlengde: 453 mm. Armaturlengde: 168 mm. Kontinuerlig bøyemoment: 320 Nm. Kontinuerlig strekkbelastning: 0,8 kN. Maksimalt vridemoment: 50 Nm.
Høyspent metalloksid (ZnO) overspenningsavleder for beskyttelse mot direkte lynnedslag som kan benyttes både utendørs og innendørs. Avlederen består av høykvalitets varistorblokker som gir lav restspening og høy energiabsorpsjon. Den har en stiv konstruksjon og gode mekaniske egenskaper. Overspenningsavlederen er produsert av materialer som har optimale egenskaper mot UV-stråling, aldring og ytre påvirkning. Varistorene er direkte omsluttet av høykvalitets LSR-silikon. Leveres med sertifikat fra akkreditert laboratorium. Testet i henhold til IEC 60099-4:2014 (Ed.3.0) og IEC 60099-5. Avlederens tilkoblinger er utført i syrefast stål (A4). Det medfølger 2 stk. M12x80 mm m/skiver og mutre (A4). Kontinuerlig driftsspenning (Uc): 12 kV. Nominell driftsspenning (Ur): 15 kV. Energiklasse - nominell utladningsstrøm, In (8/20 μs): 10 kA. Impulsstrøm (4/10 μs): 100 kA. Kortslutningsstrøm (Is): 20 kA. Termisk ladningsoverføring (Qth): 1,1 C (Coulomb). Repeterende ladningsoverføring (Qrs): 0,4 C (Coulomb). Energikapasitet ved 4/10 μs bølge: 9,6 kJ/KvUc (hypotetisk). Energikapasitet ved koblingsimpuls (2000 μs): 5,6 kJ/KvUc (hypotetisk). Restspenning Upl: 36,93 kV @ 10 kA (lynimpuls 8/20 μs). Restspenning Upl: 40,42 kV @ 20 kA (lynimpuls 8/20 μs). Armatur-krypestrømlengde: 453 mm. Armaturlengde: 168 mm. Kontinuerlig bøyemoment: 320 Nm. Kontinuerlig strekkbelastning: 0,8 kN. Maksimalt vridemoment: 50 Nm.
Artikkelnummer: 2818884
Lev.artikkelnr: 2818884
Ean artikkelnr: 7070819188841
Materialklasse E28BKA8B
Art. Nr. | Navn | Kontinuerlig spenning AC | Merkespenning AC | Krypestrømbane | Høyde | Modell / utførelse | Antall/Pakning | Enhet | ||
---|---|---|---|---|---|---|---|---|---|---|
2818884
|
Avleder | 12 | 15 | 453 | 168 | Med skjerm | 1 | Stk | ||
Avrundet til hel forpakning
|
