Sikkerhetsrelé universal kat. 4 24V - Sikkerhetsrelé kat 4 24V Sikkerhetsrelé universal kat.
Schneider Electric

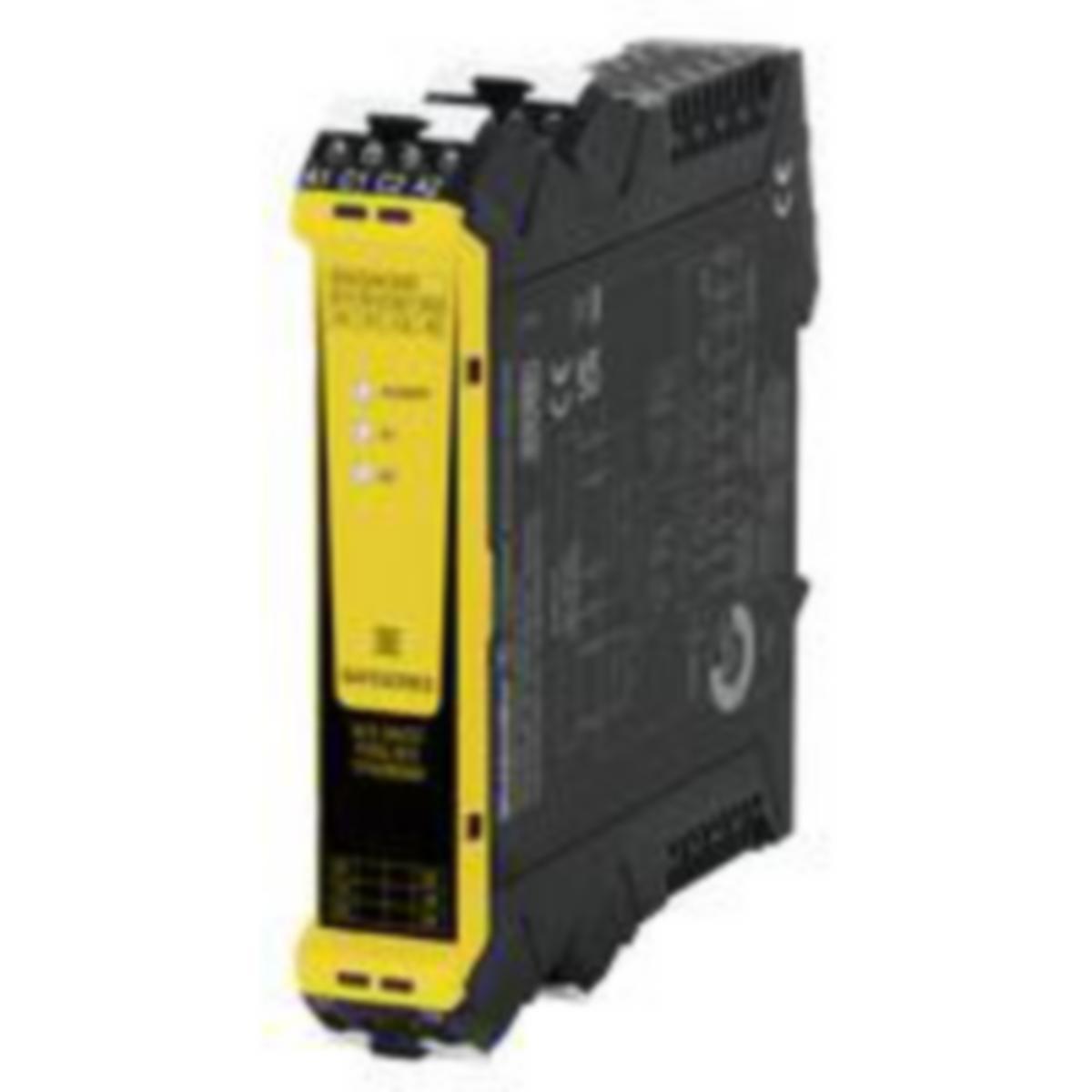

Sikkerhetsrelé universal kat. 4 24V

Sikkerhetsrelé kat 4 24V Sikkerhetsrelé universal kat.
Artikkelnr:
4301947
Lev.artikkelnr:
XPSUDN13AP





 for lagerstatus og pris
EnvironmentalProductDeclaration
Preventa XPS Universal sikkerhetsmoduler leveres med en rekke tekniske funksjoner
XPSU har beskyttelse mot utilsiktede endringer, det gjennomsiktige dekselet på fronten forhindrer endring av funksjonsinnstillingene
XPSU er enkel å installere, den har tilslutning på siden til utvidelsesmodul, dette krever ingen ekstra ledninger
Preventa XPS Universal leveres med et bredt tidsinnstillingsområde, tidsforsinkelsen kan velges fra 0,1 til 900 sekunder for lav og høy treghet maskiner
XPSU er kompakt og fleksibel. Montering: 22,5 og 45 mm bredde, DIN-skinne eller direkte veggmontering (IP40 hus, IP20 terminaler)
Kun 2 forsyningsvarianter til alle referanser: 24V AC / DC forsyningsspenning eller 48 ... 240V AC / DC
Alle modeller leveres i 2 varianter: enten med avtagbar skrueterminal eller med avtagbare fjærterminaler

Preventa XPS Universal gjør det enkelt å benytte fastkablede sikkerhetsmoduler
Via en enkel ledning forbindes XPSU intelligente solid state-utgang med en digital inngang på PLSen, og på denne måten kan
Preventa XPS Universal sikkerhetsmodul sende mer enn 40 forskjellige statusmeldinger til PLSen (avhengig av type)!

XPSUS sikkerhetsmoduler er designet for å overvåke to håndstasjoner IIIA eller IIIC, som skal overholde internasjonal standard ISO 13851.
Med automatisk, manuell og overvåket start brukes XPSUS sikkerhetsmoduler til overvåking:
2 nødstoppkretser i overensstemmelse med standardene ISO 13850 og IEC 60204-1
Avbrytere aktivert av beskyttelsesanordninger i overensstemmelse med standard ISO 14119:
- 2 mekaniske beskyttelsesavbrytere
- 2 magnetiske kontakter med med antivalente kontakter
- Kontaktløs sensore med antivalente kontakter
- 2 uavhengige PNP sensorer
- 2 RFID sikkerhetsavbrytere
Type 4 lysgitter i overensstemmelse med IEC 61496-1, som har solid-state sikkerhetsutganger med testfunksjon
Med automatisk start er XPSUS sikkerhetsmoduler brukt til overvåking av en tohånds styring IIIA, IIIC eller aktiveringskontakt.
  • Artikkelnr:
    4301947
  • Lev.artikkelnr:
    XPSUDN13AP
  • Ean artikkelnr:
    3606489601737
  • Materialklasse
    E43BPZ8B
Tekniske data
  • Forpakningsstørrelser: 1 Stk/16 Stk/128 Stk
  • Modell / utførelse: Grunnapparat
  • Nominell matespenning ved DC: 24 V
  • Med avtakbare klemmer: Ja
  • Antall utganger, sikkerhetsstyrt, uforsinket, med kontakt: 4
  • Antall utganger, sikkerhetsstyrt, forsinket, med kontakt: 0
  • Antall utganger, signalfunksjon, uforsinket, med kontakt: 0
  • Antall utganger, signalfunksjon, forsinket, med kontakt: 0
  • Antall utganger, signalfunksjon, uforsinket, halvleder: 0
  • Antall utganger, signalfunksjon, forsinket, halvleder: 0
  • Antall utganger, sikkerhetsstyrt, forsinket, halvleder: 0
  • Antall utganger, sikkerhetsstyrt, uforsinket, halvleder: 0
  • Type strømtilkobling: Skrukobling
  • Skinnemontering er mulig: Ja
  • Ytelsesnivå etter. EN ISO 13849-1: Level e
  • Evaluering av innganger: 2-kanals
  • Med startinngang: Ja
  • Med dempefunksjon: Nei
  • Med tilbakemeldingskrets: Ja
  • Egnet for overvåking av posisjonsbrytere: Ja
  • Egnet for overvåking av magnetbryter: Ja
  • Egnet for overvåking av signalgivere: Ja
  • Egnet for overvåking av nødstopp-kretser: Ja
  • Egnet for overvåking av optoelektronisk beskyttelsesutstyr: Ja
  • Egnet for overvåking av føle-sensorer: Nei
  • Egnet for overvåking av ventiler: Nei
  • Bredde: 45 mm
  • Dybde: 120 mm
  • Høyde: 100 mm
  • Godkjent i henhold til UL: Ja
  • Stoppkategori i henhold til IEC 60204: 0
  • Med BG BIA-godkjennelse: Nei
  • Spenningstype for betjening: AC/DC
  • Type sikkerhet i henhold til IEC 61496-1: 4
  • Nominell matespenning ved AC 60 Hz: 24 V
  • SIL iflg. IEC 61508: 3
  • Nominell matespenning ved AC 50 Hz: 24 V
