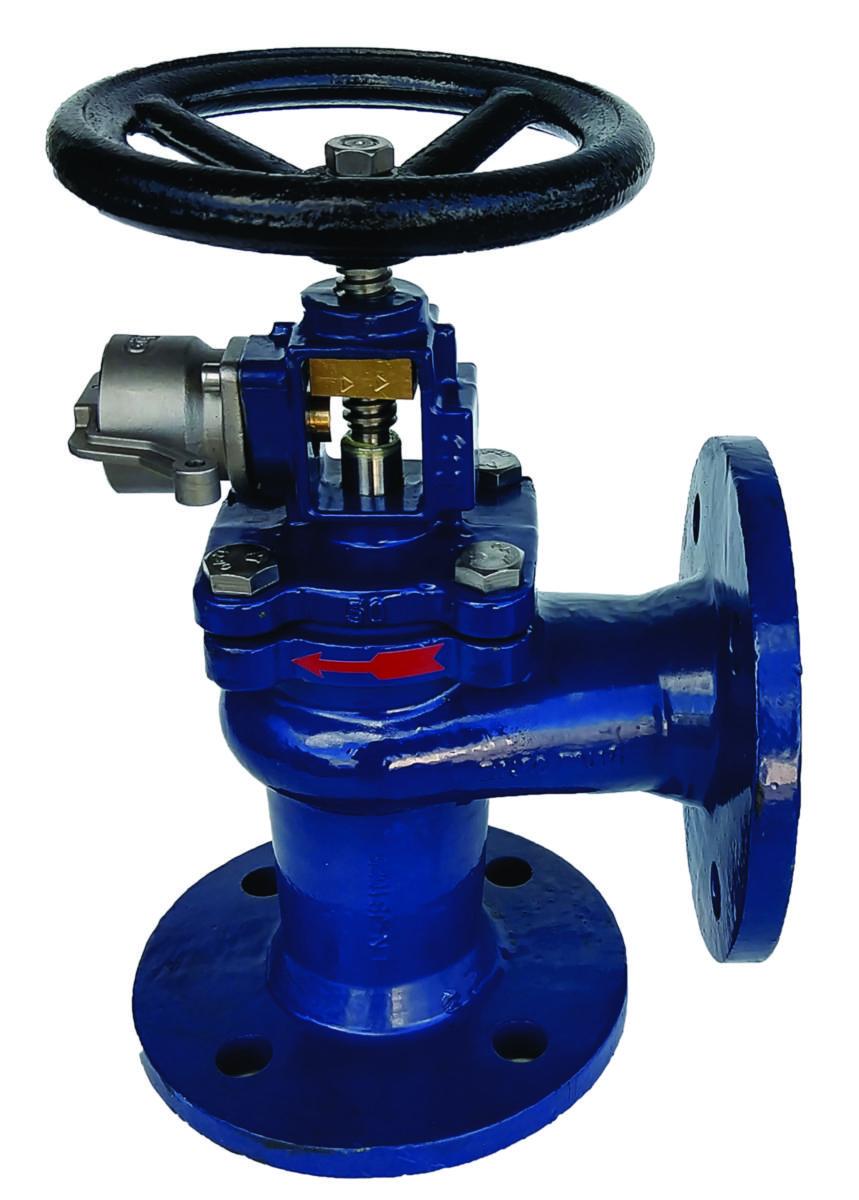

Hurtigstengeventil vinkelløpet GGG40, Göpfert
DN100 Hurtigstengeventil GGG40 / 304 VL PN16 flenser
Artikkelnr: Lev.artikkelnr:
5579024
A260308-LD
for lagerstatus og pris
Utløsersylinder er lik både for Pneumatisk eller hydraulisk styring. Kan også betjenes manuelt. Integrert brannsikring 180°C. Typegodkjent av DNV-GL, LRS, ABS og BV. Brukes i forbindelse med olje, bensin og andre applikasjoner der det er krav til hurtigstenging/fjernstenging. Henvisning til SOLAS Ch. II-2/Reg. 4/4.2.3.4. Andre flensestandarder. Mikrobryter for elektrisk tilbakemelding. Andre material på forespørsel. ANSI standard tilgjengelig på forespørsel.
- Artikkelnr: 5579024
- Lev.artikkelnr: A260308-LD
- Ean artikkelnr: 7333123053091
- Materialklasse P55761AB
Tekniske data
- Nominell diameter: DN 100
- Trykk klasse: PN 16
- Tilkobling 1: Flens
- Tilkobling 2: Flens
- Kapslingsmateriale: Støpejern
- Materialkvalitet: Støpejern EN-GJS-400-15 (GGG 40)
- Utvendig rørdiameter alle anslutning: 114.3 mm
- Med kupling tilkobling 1: Nei
- Høyde håndtak/ratt: 25 mm
- Lengde på håndtak / diameter på rattet: 350 mm
- Med kupling tilkobling 2: Nei
- Flens trykklasse: PN 16
- Maksimal trykkforskjell ved 20 °C: 0.2
- Overflatebeskyttelse: Andre
- Innvendig fôret: Andre
- Fri flow: Nei
- Selvlukkende: Ja
- Fjærlukking (NC): Ja
- Fjæråpning (NO): Nei
- Spindel og/eller ratt stigende: Ja
- Betjening: Håndhjul
- Ventilregulatorer: Andre
- Type hodestykke: Skrudd
- Rettvinklet modell: Ja
- Belgtetning: Nei
- Tetning: Andre
- Med posisjonsindikator: Nei
- Med avtappningsventil: Nei
- Zeta-verdi: 4
- Standard byggelengde: DIN
- Lengde på tilkobling 1: 1 mm
- Byggelengde, tilkobling 1: 10 mm
- Lengde på tilkobling 2: 1 mm
- Byggelengde, tilkobling 2: 10 mm
- Ventilvinkel: 90 °
- Spindelvinkel: 0 °
- Materiale primær spindeltetning: Andre
- Egnet for væsker: Ja
- Egnet for gass: Ja
- Egnet for damp: Nei
- VdS-kvalitetsmerke: Nei
- KIWA-sertifisert: Nei
- Gastec QA: Nei
- Materialkvalitet i husmateriale: Støpejern EN-GJS-400-15 (GGG 40)
- Med tilbakeslagssikring: Ja
- Middeltemperatur (kontinuerlig): 0-50 °C
